CMM-50-8E铜排折弯机新能源汽车电池铜铝排折弯专用机
- 产品型号: CMM-50-8E
- 产品概述: CMM-50-8E铜排折弯机(铜铝排最大加工范围:50mm*8mm)集3D折弯机和弹簧机所有的功能于一体的多功能专用机,本机采用独特的无凸轮和无摇臂设计,由多组伺服马达独立控制,永腾铜排折弯机广泛应用于导电排成型,新能源电池连接排、新能源电池模组、铜母排成型、硬排成型、导电排、电池连接排、铜排、裸排成型等。精密准确、调机快速、稳定可靠。
- 产品规格: 3900*2186*2200(mm)
- 线径范围: 50mm*8mm
产品优点
| Product Advantage
1、无凸轮、无摇臂设计(调机速度比传统凸轮机生产速度快、损耗低、运行更稳定)。
2、拥有传统8工位机械之优点、并兼备1组自由手,可以上下、左右、自由发挥(生产高难度的弹簧、更容易、更快捷、更精密)。
3、全部采用双导轨,滚珠丝杆传动、以保证长久保持精度和力度。可加工6mm钢丝。目前成为国内多家知名大型弹簧企业必备的生产利器。
4、无撞机发和发热、复合刀具完成所有工序,刀具损耗低。
5、智能模块,自动检测及报警。
6、Windows视窗操作、中英文显示、易学易用。
技术参数
| Technical Parameters

型号 |
CMM-50-8E |
|
铜铝排最大加工范围 | 50mm*8mm | |
最大送线指令值 | 10000.00mm | |
最小送线指令值 | 0.01mm | |
最大送线速度 | 80m/分钟 | |
最大送线长度 | 无限长 | |
轴数 | 15-24轴(含伺服折角器/spinner)视配置而定 | |
伺服电机输出总功率 | 72.2-85KW | |
输入电压 | 380V | |
电脑规格 | 奔腾工业电脑 | |
工序数据储存量 | 2000个以上 | |
气压系统 | 气压 | 5-6KG/cm |
探针 | 3个 | |
机器尺寸 | 厚度 | 3900mm |
宽度 | 2186mm | |
高度 | 2220mm | |
机器重量 | 11000KG |

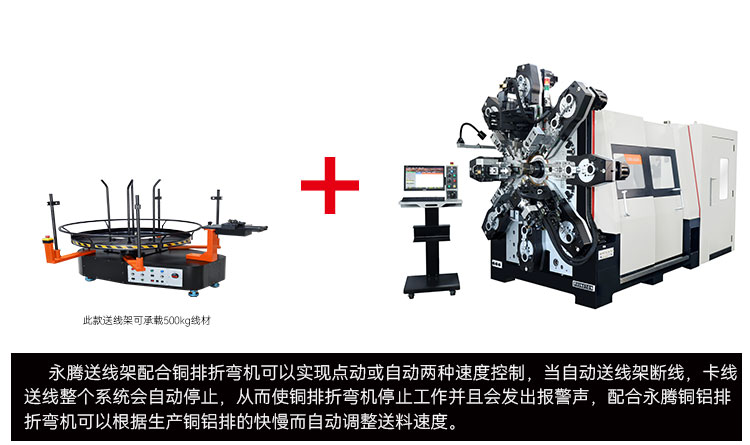

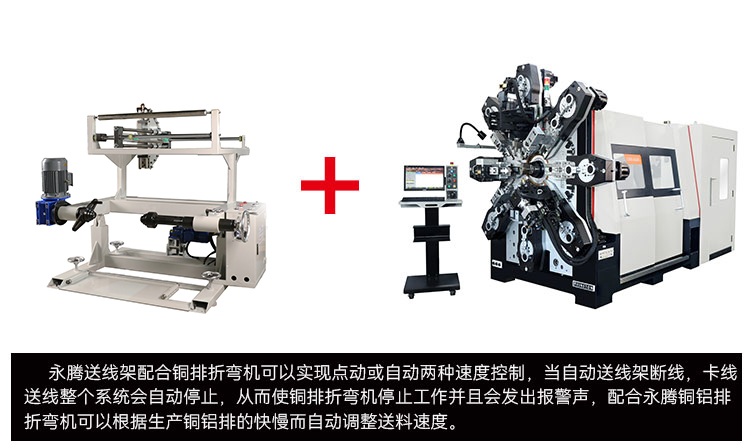

配套设备
| Corollary Equipment

适用范围
| Product Application
本机型适用于新能源汽车铜铝排、摩托车、自行车、线成型等车辆以及娱乐健身器材等产品所需的高精密弹簧产品的生产。
样品展示
| Sample Display

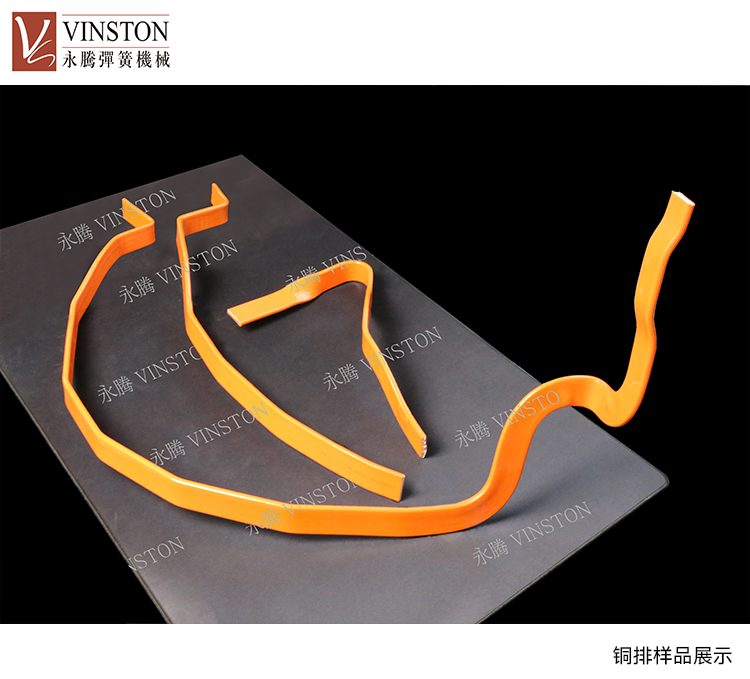

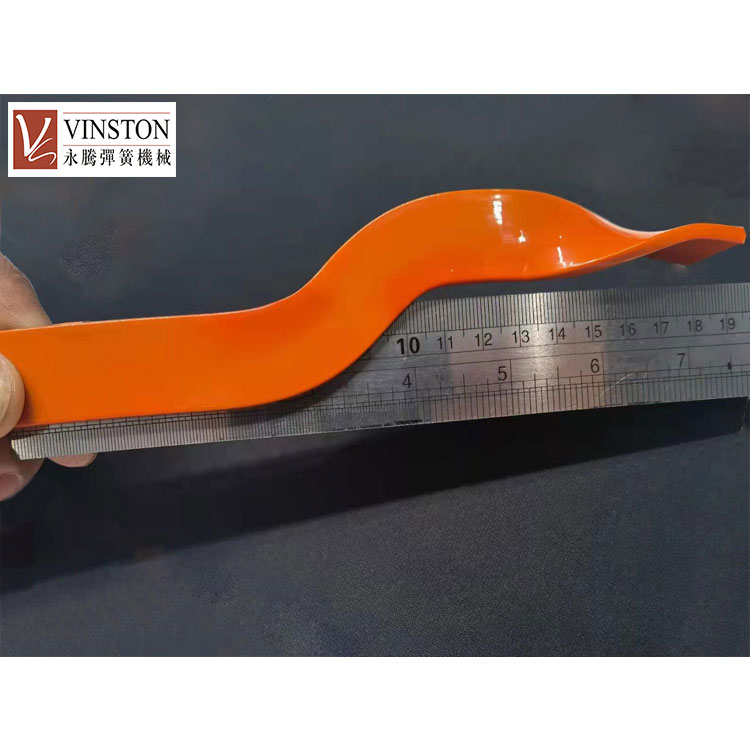

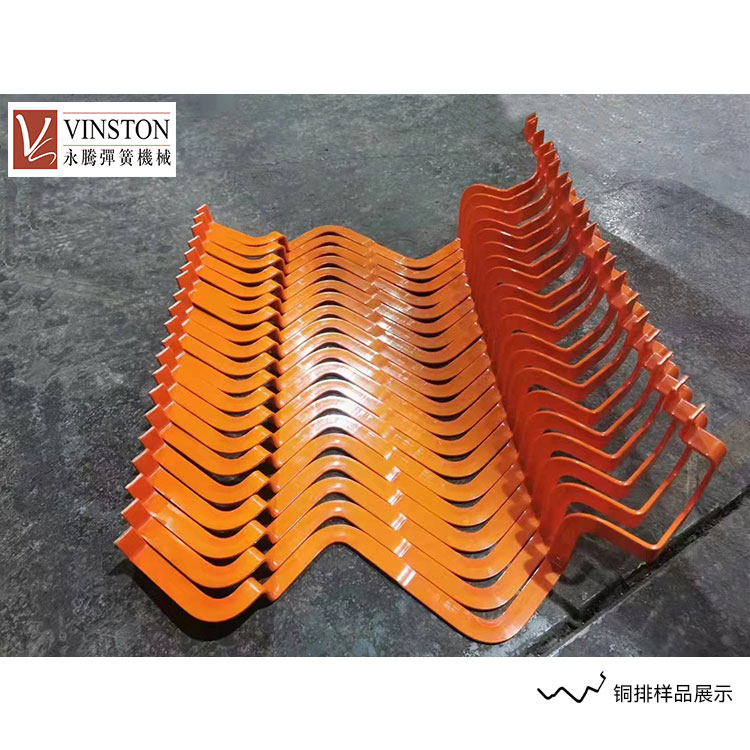

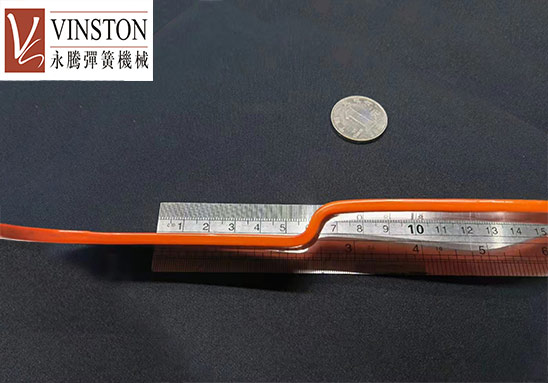

以上是本厂新能源汽车铜铝排折弯机所生产之铜排样品,新能源电池模组连接线(铜母排),打样难度之大,产品特殊,此款表面平整光亮,接触面好导电性能优越,适用性强,柔软度佳。安装方便,易散热,耐弯曲。如果您需要生产类似线材成型的客户,您可致电我们。
